螺旋溜槽

螺旋溜槽是综合了螺旋选矿机、摇床、离心选矿机的特点,于1977 年研制成的一种新型国内首创的设备,是采矿、选矿的设备,特别是海滨、河畔、砂滩、溪道的砂矿开采更为理想。产品具有结构合理,安装简单,占地面积少,操作简易,选矿稳定,分矿清楚,处理量大,效率高选矿富集比高、回收率高,运转可靠的特点。具有重量轻、防潮、防锈、耐腐蚀,对给矿量和浓度、粒度、品位的波动适应性强,无噪音等优点。

  • 进料粒度:

    详见技术参数

  • 生产能力:

    详见技术参数

  • 应用领域:

    本设备适用于分选粒度0.3--0.02毫米细料的铁矿、钛铁矿、铬铁矿、硫铁矿、锆英石、金红石、独居石、磷乙矿、钨矿、锡矿、钽矿、铌矿。

  • 适用物料:

    有色、黑色金属矿山大量应用。

产品介绍

      螺旋溜槽是综合了螺旋选矿机、摇床、离心选矿机的特点,于1977 年研制成的一种新型国内首创的设备,是采矿、选矿的设备,特别是海滨、河畔、砂滩、溪道的砂矿开采更为理想。产品具有结构合理,安装简单,占地面积少,操作简易,选矿稳定,分矿清楚,处理量大,效率高选矿富集比高、回收率高,运转可靠的特点。具有重量轻、防潮、防锈、耐腐蚀,对给矿量和浓度、粒度、品位的波动适应性强,无噪音等优点。

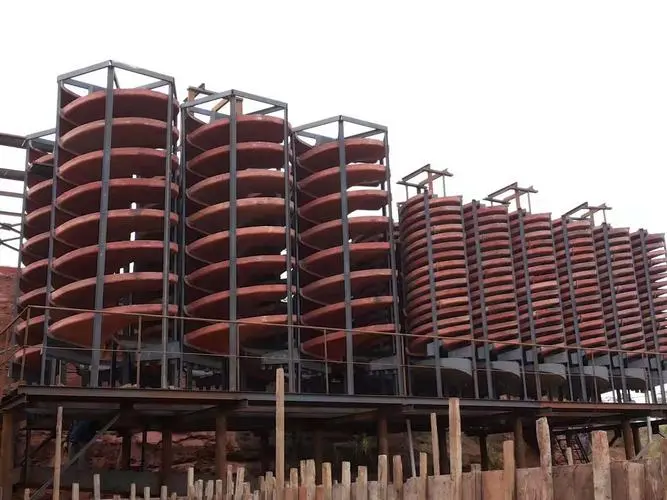

螺旋溜槽 (4).webp

突出优势

       产品具有结构合理,安装简单,占地面积少,操作简易,选矿稳定,分矿清楚,处理量大,效率高选矿富集比高、回收率高,运转可靠的特点.具有重量轻、防潮、防锈、耐腐蚀,对给矿量和浓度、粒度、品位的波动适应性强,无噪音等优点。

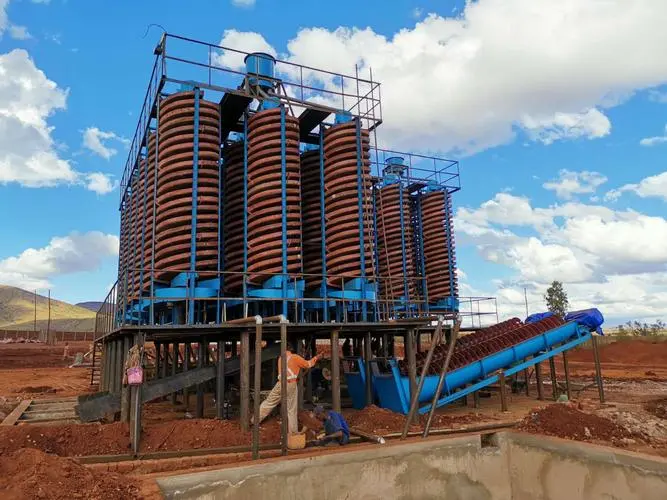

螺旋溜槽 (3).webp

工作原理

     将螺旋溜槽立起,校准垂直线,用铁架或木头固定在合适的位置,由砂泵将矿砂送到螺旋上顶两个进料口处,加入补充水,调节矿桨浓度,矿桨自然从高往下旋流,在旋转的斜面流速中产生一种惯性的离心力,以矿砂的比重、粒度、形状上的差异,通过旋流的重力和离心力的作用,将矿与砂分开,精矿流入精矿斗用管道接出,尾砂流进尾砂斗用管道接到砂池,再用砂泵排走,完成了选矿的全过程。

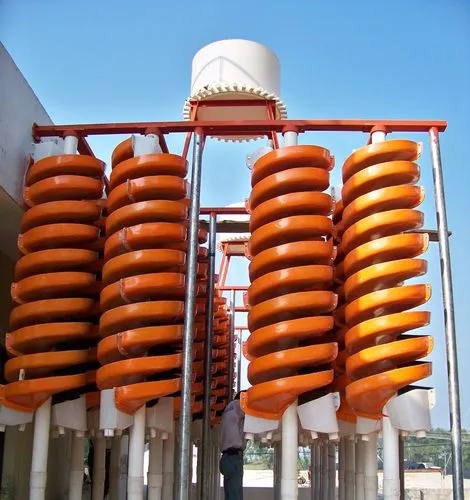

螺旋溜槽 (5).webp


技术参数


型号规格

5LL-2000

5LL-1500

5LL-1200

5LL-9005LL-6005LL-400
螺旋直径(mm)200015001200900600400
螺距(mm)1200900/800/680/540900/720 /540675/540 /405450/360 /270240/180

距径比(螺距/直径)

0.60.48/0.360.75/0.6 /0.450.75/0.6 /0.450.75/0.6 /0.450.6/0.45
横向倾角     9°      9°     9°     9°      9°      9°
安装头数     3      4     4       4      2      2
给矿粒度(mm)2.00-0.040.8-0.0370.3-0.030.3-0.030.2-0.020.2-0.02
给矿浓度 (%)30-5530-6025-3525-5525-5525-55
处理能力(t/h)7-106-84-62-30.4-0.80.15-0.2


外形尺寸

(mm)


2120160013601060700460
2120160013601060700460
560053005230400026001500
重量 (kg )90080060040015050
